1. Piestové aj membránové čerpadlá vytvárajú počas prevádzky pulzáciu alebo tlakové špičky, čo je nežiaduce a škodlivé pre hladkú prevádzku a životnosť komponentov. Umiestnenie akumulátora v blízkosti čerpadla za čerpadlom stlmí pulzáciu na prijateľnú úroveň (obr. 3). Typickými aplikáciami sú dávkovacie čerpadlá, čerpadlá s malým počtom piestov atď.
2. V prípade náhleho výpadku prúdu, napr. porucha potrubia alebo spoja, porucha čerpadla atď., akumulátor môže poskytnúť dostatočnú energiu na dokončenie prevádzkového cyklu alebo na umožnenie opätovného nastavenia ovládačov, ventilov atď. do "bezpečnej" polohy, a tak zabrániť poškodeniu zariadenia alebo produktu. Dostupnosť takéhoto núdzového zdroja energie je nevyhnutná v prípadoch, keď je potrebný hydraulický zdroj na zatvorenie bezpečnostných dverí, elektrický spínač, bezpečnostný ventil, núdzové brzdy atď.
Typickou aplikáciou je núdzová dodávka vykurovacieho oleja do horákov elektrárne. Obr. 4 ilustruje, že porucha na "B", spôsobujúca stratu energie, môže byť kompenzovaná manuálnym preradením elektrického ventilu "A", čím sa využije potenciálna energia akumulátora.
3. V uzavretom hydraulickom okruhu môže tepelná rozťažnosť spôsobiť zvýšenie tlaku v dôsledku zvýšenia teploty.
Akumulátor inštalovaný v linke ochráni ventily, tesnenia, tlakomery atď. Bežné aplikácie sa nachádzajú v rafinériách a potrubiach (obr. 5).
4. Keďže sa vyžaduje konštantný statický tlak počas dlhého obdobia, akumulátor je nevyhnutný, pretože kompenzuje stratu tlaku v dôsledku netesností cez spoje, tesnenia atď., ako aj vyrovnávacie tlakové špičky, ktoré sa môžu vyskytnúť počas prevádzkového cyklu. Typické aplikácie sa nachádzajú v uzatváracích systémoch (obr. 6), nakladacích plošinách, vulkanizačných lisoch, obrábacích strojoch, mazacích systémoch atď.
5. Rýchle zatvorenie ventilu môže spôsobiť rázové vlny (vodné rázy), čo vedie k pretlakovaniu potrubí, spojov, ventilov atď. Použitie vhodného akumulátora môže rázy neutralizovať alebo výrazne znížiť. Typické aplikácie sú voda (obr. 7), palivové a olejové rozvody, umývacie zariadenia atď.
6. Mechanické rázy v hydraulicky poháňaných zariadeniach môžu byť absorbované akumulátormi. Možné aplikácie sú v pohonných a závesných systémoch pre vysokozdvižné vozíky, mobilné žeriavy, poľnohospodárske a stavebné stroje, drviče skál atď. (obr.8).
7. Separátor tekutín (prenosová bariéra)
V systéme, kde tlak tekutiny vytvorený na jednej strane okruhu musí byť prenesený na inú tekutinu bez akejkoľvek možnosti vzájomného zmiešania dvoch tekutín, vakový akumulátor poskytuje uspokojivé riešenie (obr. 9).
Akumulátorová vaňa pôsobí ako flexibilná bariéra medzi dvoma tekutinami alebo medzi plynom a tekutinou, čím poskytuje okamžitú odozvu bez zníženia tlaku v systéme.
Selekcia
Nasledujúce parametre sa týkajú výberu akumulátora; najdôležitejšie sú.
1. Pracovný tlak
Minimálny a maximálny pracovný tlak (P1, P2) a hodnota maximálneho povoleného pracovného tlaku musí byť nižšia alebo rovná maximálnemu povolenému pracovnému tlaku akumulátora, ktorý sa volí z bezpečnostných dôvodov.
2. Pracovný objem
Na správne dimenzovanie akumulátora je okrem maximálneho a minimálneho pracovného tlaku potrebný aj objem (AV) kvapaliny, ktorá sa má skladovať alebo využívať.
3. Pracovné médiá
Vo všeobecnosti sú pracovnými médiami dusík a hydraulický olej alebo emulzia. V prípade špeciálnych médií sa najskôr poraďte s nami.
4. Pracovná teplota
Výber materiálu vaku a plášťa bude určený prevádzkovou teplotou, ktorá ovplyvňuje aj predpínací tlak a následne objem akumulátora.
5. Maximálny prietok
Pri tom istom (AV) je možné veľkosť pripojenia akumulátora ovplyvniť potrebným okamžitým prietokom.
6. Umiestnenie
Je dôležité poznať prípadné označenie akumulátora, aby dizajn vyhovoval miestnym konštrukčným a testovacím parametrom.
7. Výpočet objemu
| Aplikácia | Vzorec na výpočet objemu | Poznámka |
| Skladovanie tekutiny | V 0 = 1 - ( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Vyžaduje sa objem ( m3 ); Prednabíjací tlak P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : Efektívny objem ( m3 ) |
| P 1 : min. prevádzkový tlak (Pa) |
| P 2 : Max. prevádzkový tlak (Pa) |
| n : Koeficient; n=1 (izotermický), n = 1,4 (adiabatický) |
| Tlmič pulzácií | V 0 = 1 - ( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Účinná plocha valca ( m2 ) |
| L : Dĺžka zdvihu piesta (m) |
| k : Koeficient súvisiaci s typom čerpadla: |
| - Jednočinný jednopiest: 0,60 |
| - Dvojčinný jednopiest: 0,25 |
| - Jednočinný dvojpiest: 0,25 |
| - Dvojčinný dvojpiest: 0,15 |
| - Jednočinný trojitý piest: 0,13 |
| - Dvojčinný trojitý piest: 0,05 |
| Predplniaci tlak: 60 % prevádzkového tlaku |
| Absorbujte núdzovú energiu | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Všeobecná kvalita okruhu hydraulického oleja (kg) |
| v : Prietok tekutiny (m/s) |
| Predplniaci tlak: 90 % prevádzkového tlaku |
Poznámka:
1. Predplniaci tlak sa určí podľa miesta aplikácie.
2. n=1, v prípade, že kompresia alebo expanzia dusíka prebieha tak pomaly (viac ako 3 minúty), že je umožnená úplná výmena tepla medzi plynom a prostredím, to znamená pri konštantnej teplote, stav je izotermický n=1,4, keď je prevádzka taká rýchla, že nemôže dôjsť k výmene tepla, stav je adiabatický.

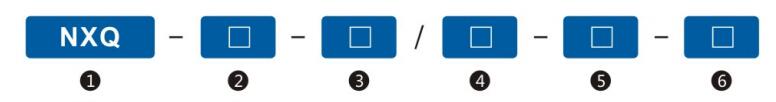

Označenia modelov
1. Hydraulický akumulátor močového mechúra
2. Štruktúra: A: Malý otvor AB: Veľký otvor
3. Menovitá kapacita: L
4. Menovitý tlak: bar
5. Typ pripojenia: L--závit F--prírubové
6. Médium: Y-hydraulický olej R-emulzia

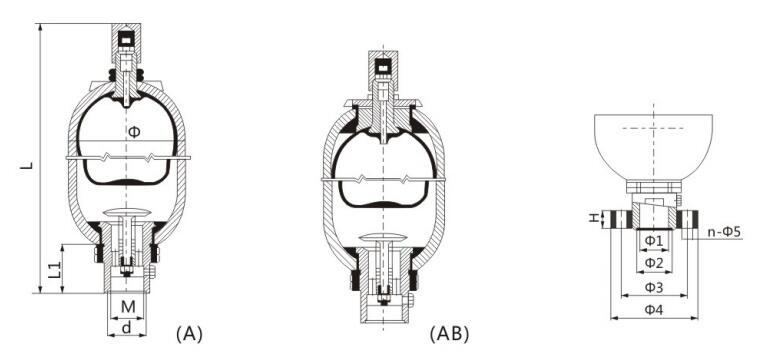

Kód a veľkosť modelu
Poznámka k objednávke
1. Model a kódy musia byť úplne uvedené pri objednávke. Napríklad akumulátor NXQ-A-40/31,5-L-Y znamená: pracovný tlak:31,5Mpa, menovitý objem: 40L, konštrukcia valca: malý otvor, oprava dna médium: hydraulický olej, spôsob pripojenia: závit, priemer: Φ219.
(1) Na upevnenie akumulátora sa nepoužíva zváranie, lemovanie a mechanické opracovanie.
(2) Plnenie akumulátora je zakázané kyslíkom alebo vzduchom; používajte iba dusík alebo iný inertný plyn.
(3) Keď sa akumulátor používa na úsporu energie, plniaci tlak by mal byť nižší ako 90% najnižšieho pracovného tlaku hydraulického systému (všeobecne 60%-80%)
(4) Pri inštalácii akumulátora skontrolujte tesnosť spojovacieho portu.
(5) Ihneď po ustálení akumulátora skontrolujte tlak podľa potreby.
2. Keď si používateľ vyberie sériový akumulátor s veľkým priemerom rovnakej kapacity, poznačte si priemer na zadnej strane modelu a kód. Napríklad existujú dva druhy potrubí pre 40L akumulátor, jeden stojí 219 USD a druhý 299 USD, ak používateľ potrebuje priemer 299 USD, pracovný tlak: 31,5 MPa, konštrukcia valca: veľký otvor/horná oprava, médium: hydraulický olej, spôsob pripojenia: závit. tento druh akumulátora by mal byť vyjadrený takto: NXQ-AB-40/31.5-L-Y(Φ299).
Ak si používateľ vyberie sériu s malým priemerom, priemer nie je potrebné zaznamenať.
3. Ak máte špeciálne požiadavky na akumulátor, dohodnite sa s technickým pracovníkom našej spoločnosti.
Inštalácia
1. Akumulátor sa inštaluje vertikálne s plynovým ventilom vo zvislej polohe. V blízkosti plynového ventilu musí byť zachovaný inšpekčný priestor.
2. Akumulátor sa pevne pripevní na podperu alebo stenu.
3. Ak sa akumulátor používa na tlmenie a absorbovanie kolísania, umiestni sa v blízkosti zdroja kolísania.
4. Medzi akumulátor a hydraulické čerpadlo sa umiestni spätný ventil, aby sa zabránilo spätnému toku oleja do akumulátora, keď elektrický stroj čerpadla prestane fungovať.
5. Uzatvárací ventil sa umiestni medzi akumulátor a potrubný systém na použitie pri plnení plynu, nastavovaní rýchlosti vypúšťania alebo pri dlhodobom zastavení.
6. Pri upevňovaní akumulátora sa nepoužíva zváranie.
Nabíjanie dusíkom
1. Pred naplnením dusíkom sa akumulátor skontroluje.
2. Dusík sa plní pomaly, aby sa zabezpečilo, že sa močový mechúr rýchlym plnením nerozbije.
3. Nesmie sa používať kyslík, kompaktný vzduch alebo iný horľavý plyn.
4. Plynové plniace zariadenie sa používa na nabíjanie dusíka. Plynové plniace zariadenie je neoddeliteľnou súčasťou akumulátora pre použitie pri nabíjaní, vypúšťaní, meraní a nastavovaní plniaceho tlaku Plynové plniace zariadenie.
5. Stanovenie plniaceho tlaku:
(1) Nárazový vplyv: Plniaci tlak musí byť normálny tlak v mieste inštalácie alebo o niečo vyšší.
(2) Pohlcovanie kolísania: Plniaci tlak musí byť 60 % priemerného kolísania tlaku.
(3) Skladovanie energie: Plniaci tlak musí byť nižší ako 90 % minimálneho pracovného tlaku (všeobecne 60 % – 80 %) a vyšší než 25 % maximálneho pracovného tlaku.
(4) Kompenzácia horúceho opuchu: Plniaci tlak musí byť minimálny tlak uzavretého okruhu hydraulického systému alebo o niečo nižší
Kontrola a oprava
1. Kontrola úniku:
Po inštalácii kontrolujte tlak plynu v mechúre každý týždeň. O mesiac neskôr kontrolujte každý mesiac, o pol roka neskôr, kontrolujte každého pol roka.
Spôsob kontroly:
Umiestnite spätný ventil do olejového potrubia, ktorý spojí prívod oleja do akumulátora a olejovú skrinku, a pred spätný ventil nainštalujte manometer. Pomaly otvorte spätný ventil, aby sa tlakový olej vrátil do olejovej komory a súčasne sledujte tlakomer. Ukazovateľ meradla sa najprv pomaly otáča nadol, v určitom bode sa rýchlo zmení na nulu. Zmenená hodnota rýchlosti pohybu ukazovateľa je plniaci tlak plynu. Okrem toho by sa na kontrolu tlaku mohlo použiť zariadenie na plnenie plynu, ale pri každej kontrole bude plyn trochu vypustený.
2. Ak sa akumulátor dlhší čas nepoužíva, spätný ventil sa uzavrie, aby sa zabezpečilo, že tlak oleja je vyšší ako plniaci tlak.
3. Ak akumulátor nefunguje, skontrolujte, či nedochádza k úniku. Ak v mechúre nie je žiadny dusík a z plynového ventilu je vypustený olej, skontrolujte mechúr.
4. Pred demontážou akumulátora vypustite olej. Najprv vypustite dusík z nabíjacieho zariadenia, potom je možné diely demontovať.
5. Ak dôjde k úniku v dôsledku uvoľnenia matíc počas prepravy a testovania, skontrolujte, či je tesniaci krúžok v drážke. Umiestnite tesniaci krúžok na správne miesto a otočte maticou. Ak únik stále pretrváva, vymeňte diely.
Dodatok
1. Pred ladením sa musí vzduch z potrubia vytlačiť.
2. Ak je objem akumulátora väčší ako 10 l, umiestnite do prívodu oleja poistný ventil.
3. Skontrolujte tlak dusíka skôr, ako sa akumulátor aktivuje.
4. Kyslík a horľavé plyny sú zakázané, aby sa zabránilo výbuchu.

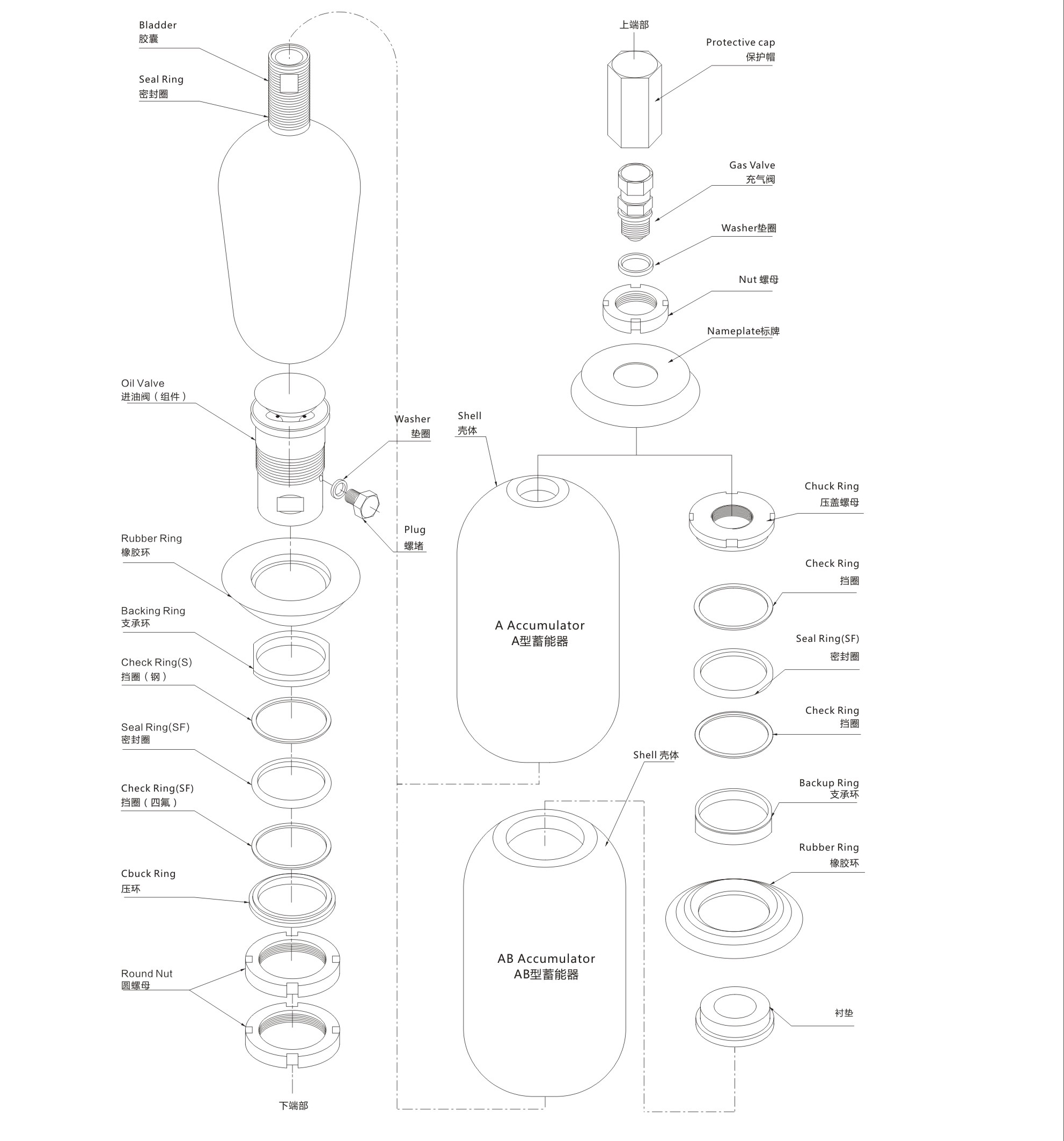

Schematický nákres zostavy akumulátora močového mechúra
