Membránový akumulátor pre stavebné žeriavy | Dimenzovanie, výhody a údržba

Keď 180-tonový pojazdný žeriav spustí plne naložené rameno, zotrvačnosť môže vytlačiť hydraulický tlak nad 400 barov vo vylaďovacom valci za menej ako sekundu. Bez zariadenia, ktoré by absorbovalo tento vrchol, tesnenia zlyhajú predčasne, hadice prasknú a náklad môže odskočiť. Membránový akumulátor pre systémy stavebných žeriavov je navrhnutý tak, aby presne týmto udalostiam predchádzal: ukladá hydraulickú energiu, absorbuje tlakové skoky a zabezpečuje núdzový prietok v prípade zlyhania hnacieho stroja. V tomto článku vysvetľujeme, ako funguje membránový akumulátor v žeriavovom okruhu, ako ho správne dimenzovať a vopred nabiť a akú údržbu potrebuje na mieste.

Čo je membránový akumulátor a prečo ho potrebuje žeriav?

Membránový akumulátor je plynom naplnená tlaková nádoba, ktorá používa membránu zo syntetickej gumy na oddelenie dusíkového plynu od hydraulickej kvapaliny. Plyn je stlačený pri čerpaní tekutiny; keď tlak v systéme klesne, expanzia plynu vytlačí tekutinu späť. V stavebných žeriavoch tento jednoduchý princíp poskytuje akumuláciu energie, tlmenie nárazov a znižovanie nákladu súvisiace s bezpečnosťou.

V porovnaní s vakovými alebo piestovými akumulátormi ponúka membránový typ rýchlejšiu odozvu, kompaktný tvarový faktor a žiadne klzné tesnenia. To z neho robí silného kandidáta na žeriav, kde je montážny priestor tesný a okruh musí rýchlo reagovať počas zdvíhania, otáčania a brzdenia. Mnoho výrobcov OEM teraz montuje membránové akumulátory na malé kĺbové ramená, žeriavy montované na nákladné autá a pomocné obvody, ako sú ovládacie prvky výložníkov.

Pre typický žeriavový pomocný okruh postačuje membránový akumulátor s objemom 0,25 až 1,0 litra; menovitý tlak závisí od maximálneho pracovného tlaku systému. Pretože membrána úplne oddeľuje plyn a olej, riziko prevzdušnenia je oveľa nižšie ako u piestového typu. To znižuje poškodenie kavitáciou a udržiava riadiaci systém žeriavu stabilný.

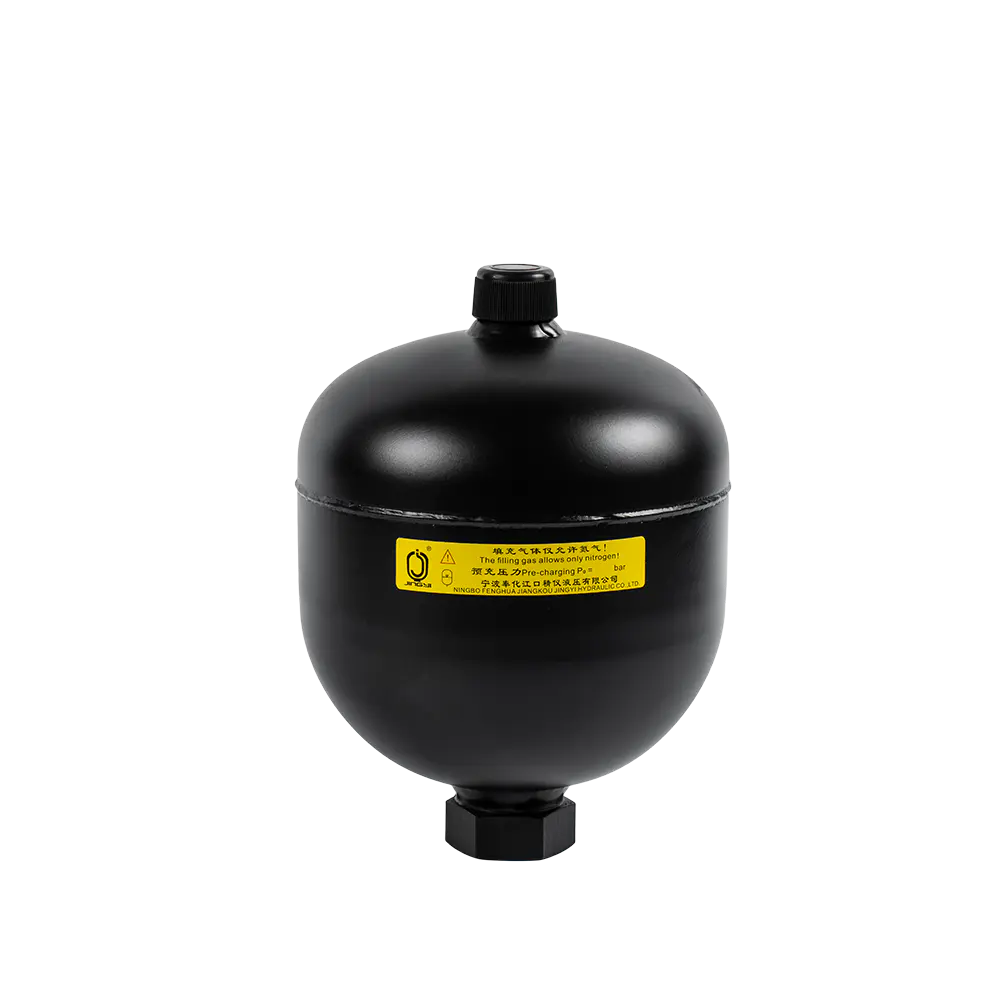

Membránový akumulátor pre pomocné okruhy žeriavu Tento membránový akumulátor s objemom 0,25 až 1,0 litra ukladá a uvoľňuje energiu prostredníctvom stláčania plynu, pričom gumová membrána úplne oddeľuje plyn a olej, aby sa znížilo prevzdušňovanie a kavitácia v riadiacich systémoch žeriavov. Zobraziť produkt →

Kľúčové funkcie membránových akumulátorov v hydraulike žeriavov

V stavebnom žeriave sa membránový akumulátor používa štyrmi hlavnými spôsobmi:

Kompenzácia netesností je najčastejším použitím. Počas zdvíhania čerpadlo nabíja akumulátor; keď je cievkový ventil zatvorený, akumulátor udržuje tlak proti vnútornému úniku vo valci, čím zabraňuje unášaniu ramena. Rovnako dôležité je tlmenie nárazov: keď operátor zabrzdí zdvíhadlo, kinetická energia sa zmení na tlakovú vlnu. Membránový akumulátor s dostatočným objemom plynu absorbuje túto vlnu a obmedzuje špičkový tlak.

V núdzových scenároch môže rovnaký akumulátor fungovať ako krátkodobý zdroj energie. Ak zlyhá hlavné čerpadlo alebo sa motor zastaví, uložený olej sa nasmeruje späť na spúšťaciu stranu valca, čo umožňuje kontrolovaný zostup. Táto funkcia je súčasťou bezpečnostnej filozofie moderných konštrukcií žeriavov a je bežným dôvodom na pridanie akumulátora do okruhu výložníka. Podobné aplikácie sa nachádzajú v iných priemyselné zariadenia kde dochádza k náhlym zmenám zaťaženia.

Ako nastaviť veľkosť a prednabiť membránový akumulátor pre žeriav

Správne dimenzovanie začína tromi číslami: minimálny pracovný tlak (P1), maximálny pracovný tlak (P2) a požadovaný dodatočný objem oleja (ΔV) počas vypúšťania. Pre membránový akumulátor sa tlak predplnenia plynu (P0) zvyčajne nastavuje medzi 0,6 a 0,9-násobkom P1, v závislosti od toho, či sa akumulátor používa na akumuláciu energie alebo tlmenie impulzov.

Pre tlmenie impulzov by malo byť predbežné plnenie približne 80 % priemerného pracovného tlaku. Pre akumuláciu energie a núdzové spustenie je predbežné nabíjanie zvyčajne nastavené blízko minimálneho tlaku v okruhu, ale stále dostatočne vysoké na to, aby sa membrána nedostala na dno. Ak je prednabitie príliš vysoké, akumulátor nemôže uložiť dostatok tekutiny; ak je príliš nízka, membrána môže naraziť na plynový ventil a predčasne zlyhať.

Vyššie uvedená tabuľka znázorňuje simulovanú udalosť brzdenia zdviháka. Bez akumulátora je špičkový tlak na strane tyče asi 450 barov. Vakový akumulátor to zníži na približne 380 barov, zatiaľ čo membránový akumulátor s rovnakým objemom vopred naplnený na 60 barov ho zníži na približne 320 barov. Účinok závisí od objemu akumulátora, predbežného nabitia a tuhosti systému, ale trend je konzistentný: správne dimenzovaný membránový akumulátor robí okruh žeriavu bezpečnejším a predvídateľnejším.

V praxi použite na odhad požadovaného objemu plynu zákon o plyne P0V0 = P1V1 = P2V2. Ak máte požiadavku na prietok 0,5 l za 0,1 s a tlak sa pohybuje medzi 120 a 200 barmi, objem akumulačného plynu by mal byť približne 1,2-násobok objemu oleja, ktorý sa má dodať. Odporúčame kontaktovať výrobcu s aktuálnym teplotným rozsahom a triedou oleja, pretože viskozita a objemový modul tiež ovplyvňujú dynamickú odozvu.

Inštalácia, nabíjanie a údržba na stavenisku

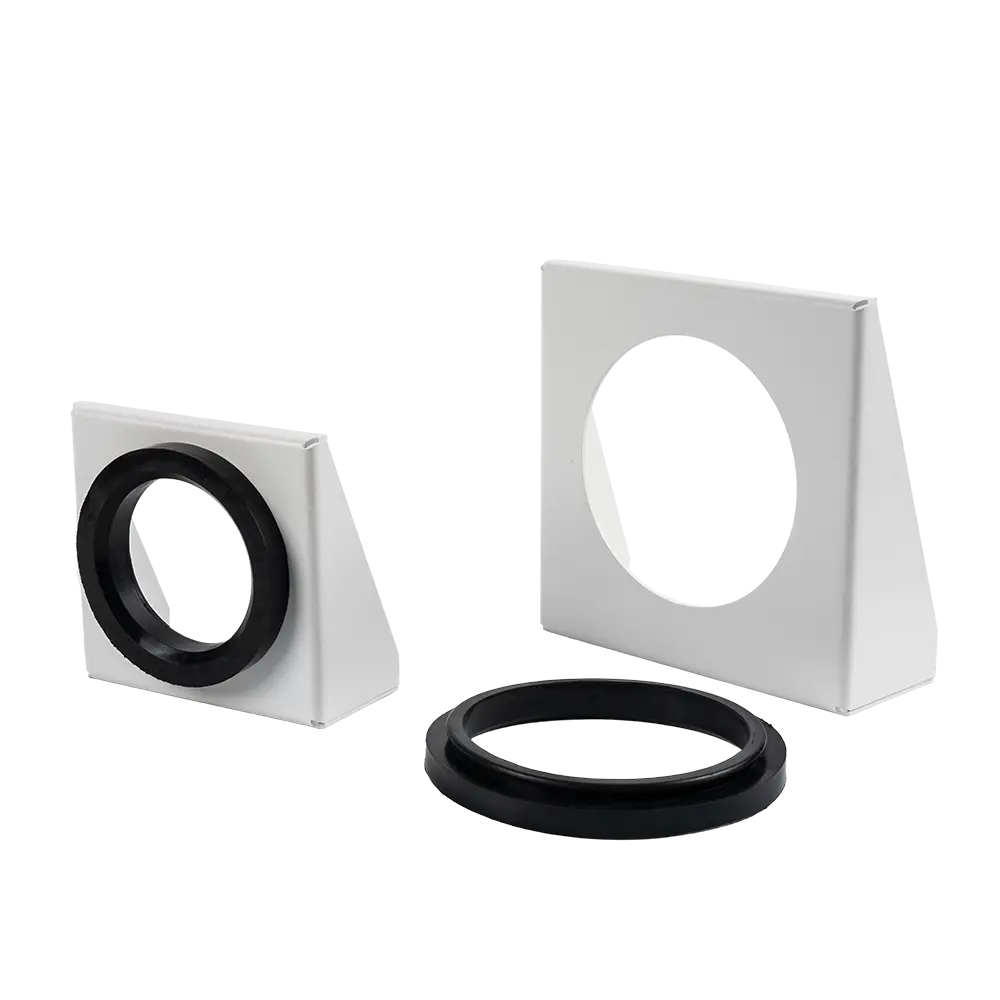

Podmienky na mieste sú náročné pre akýkoľvek hydraulický komponent. Piesok, dážď a vibrácie môžu mať vplyv na akumulátor, ak nie je nainštalovaný správne. Membránový akumulátor namontujte plynovým ventilom smerom nahor a použite držiak, ktorý podopiera telo, nielen pripájacie závity. Linka medzi akumulátorom a ventilovým blokom by mala byť čo najkratšia, aby sa predišlo vodným rázom a únave.

Pravidelné kontroly pred plnením dusíkom sú najdôležitejšou údržbou. Typický membránový akumulátor môže stratiť 5 % svojho predbežného nabitia za rok cez membránu a rýchlejšie, ak je plynový ventil kontaminovaný. Mesačná kontrola so správnou nabíjacou sadou zachytí pomalý únik skôr, ako akumulátor stratí funkciu akumulácie energie. Používajte iba suchý dusík; kyslík alebo stlačený vzduch môžu znehodnotiť elastomér a vytvoriť nebezpečenstvo požiaru.

Bežné poruchové režimy a ako sa prejavujú

Podľa našich skúseností sú najčastejšími poruchami prasknutie membrány, strata dusíka a vnútorná kontaminácia. Donutový graf nižšie ukazuje typické rozdelenie z malej vzorky žeriavových akumulátorov vrátených na opravu.

Pretrhnutie membrány je zvyčajne spôsobené nadmerným tlakom plynu, veľmi nízkym tlakom kvapaliny alebo poškodeným vnútorným povrchom. Strata dusíka je často zistená ako pomalý pohyb ramena alebo nízka uložená energia. Aby ste udržali akumulátor v dobrom stave, udržiavajte plynový ventil v čistote a keď ho nepoužívate, použite chránený uzáver. Keď je potrebné upraviť predbežné nabíjanie, použite kalibrovanú nabíjaciu súpravu. Naša nabíjacia súprava CQJ sa jednoducho používa a obsahuje manometer a hadicu na pripojenie 5/8UNF.

Nabíjacia súprava CQJ na nastavenie prednabitia akumulátora Nabíjacia súprava CQJ poskytuje kompaktný nástroj s tlakomerom a hadicou pre pripojenie 5/8UNF, ktorý umožňuje bezpečné nabíjanie, kontrolu tlaku a korekciu predplnenia akumulátora dusíkom. Zobraziť produkt →

Prečo je dôležitá certifikácia výrobcu a výrobná kapacita

Akumulátor je tlaková nádoba, takže na bezpečnosť má vplyv kvalifikácia výrobcu. V Číne sú tlakové nádoby regulované zákonom o bezpečnosti špeciálnych zariadení. Naše držiteľstvo licencie na výrobu tlakových nádob triedy A2 znamená, že každý membránový akumulátor pre použitie v stavebnom žeriave je navrhnutý, zváraný a testovaný v rámci certifikovaného systému kvality. Značka CE poskytuje rovnakú dôveru pre stroje vyvážané do Európy.

Výrobná kapacita je tiež praktickým záujmom výrobcov OEM žeriavov. Vyrábame viac ako 100 000 membránových akumulátorov ročne a udržiavame dielňu s rozlohou 5 000 metrov štvorcových. Táto váha podporuje stabilné dodávky a konzistentnú kvalitu. Keď porovnávate dodávateľov, požiadajte o zobrazenie ich licencie na tlakovú nádobu, materiálových certifikátov a záznamov o skúškach. Potom navštívte montážnu linku, ak plánujete dlhodobý model žeriavu.

Na záver sa porozprávajte s naším technickým tímom o vašom konkrétnom okruhu žeriavu. Môžeme poskytnúť výpočet veľkosti, odporučiť vhodný materiál membrány a dodať správnu nabíjaciu súpravu a držiak pre servis v teréne. Kontaktujte nás s tlakom, prietokom a pracovným cyklom vášho systému.

Často kladené otázky

Aký predplniaci tlak by mal použiť membránový akumulátor v žeriave?

Nastavte predplnenie dusíkom na 60 – 90 % minimálneho pracovného tlaku na uskladnenie energie alebo 80 % priemerného tlaku na tlmenie impulzov. Vždy overte hodnotu s hodnotami tlaku a teplotným rozsahom okruhu.

Ako často by som mal kontrolovať predplnenie dusíkom?

Kontrolujte každých 3–6 mesiacov na žeriavoch, ktoré bežia denne. Ak sa rameno unáša alebo sa zdá, že akumulátor nemá žiadny účinok, okamžite to skontrolujte.

Môže membránový akumulátor nahradiť piestový akumulátor na žeriave?

Áno, pre väčšinu pomocných okruhov pod 4 litre a tlaky pod 200 barov. Pre veľmi vysoký prietok alebo veľký objem oleja môže byť úspornejší piestový akumulátor; pre rýchlu odozvu a separáciu bez úniku je membránový typ lepší.

Aká je typická životnosť membrány?

So správnym predplnením a čistým olejom môže membrána vydržať 3–5 rokov pri každodennej prevádzke žeriavu. Predčasná porucha je zvyčajne spojená s nadmerným výkonom, vysokou teplotou alebo nekompatibilnými prísadami do oleja.

Ako si mám vybrať medzi mechúrom a membránovým akumulátorom?

Typ membrány je preferovaný pre malé objemy a rýchle cyklovanie. Typ močového mechúra je lepší pre veľké objemy nad 4 litre. V žeriave môžu oba využívať rovnaký princíp plynom; výber závisí od dopytu po priestore a prietoku.
