Dodatočné vybavenie akumulátora močového mechúra na membránu: Kedy vymeniť, náklady a kroky

Admin 2026-09-11

The maintenance log on a small clamping circuit shows the same pattern twice a year: a bladder accumulator loses its nitrogen pre-charge, the pump cycles every few seconds, and the standard bladder kit no longer restores the original performance. More plant engineers are now evaluating spätná montáž akumulátora z mechúra na membránu ako trvalé riešenie namiesto objednania ďalšej súpravy.

Záver dopredu: pre nízkoobjemové okruhy s rýchlou pulzáciou tlaku prekoná membránový akumulátor výkon vakovej jednotky, ktorú nahrádza, s nižšou stratou plynu, rýchlejšou odozvou a menším obalom. Pre veľké zásobníky energie nad približne 4 až 5 litrov zostáva praktickejšou voľbou typ močového mechúra.

Tento článok vysvetľuje, čo rekonštrukcia fyzicky zahŕňa, kde sa oplatí, ako ju naplánovať a kde treba nakresliť čiaru.

Čo vlastne zahŕňa spätná montáž z močového mechúra na membránu

Pojem retrofit môže byť zavádzajúci. Z existujúcej škrupiny nemôžete odstrániť vak a zaskrutkovať membránu; obe vyhotovenia sa líšia polohou plynového ventilu, tvarom tlakovej nádoby a spôsobom upnutia oddeľovacieho prvku. Z horného otvoru visí mechúr, zatiaľ čo membrána je plochý alebo vopred vytvarovaný kotúč upnutý po celom obvode, čo vyžaduje dvojdielny plášť.

  • Trasa konverznej súpravy: výrobca akumulátora overuje, že pôvodný kryt môže prijať membránovú vložku pri rovnakej tlakovej triede a dodáva testovanú súpravu s novým upínacím príslušenstvom.
  • Náhradná trasa: stará nádoba je odstránená a nahradená membránovým akumulátorom s rovnakým menovitým objemom a pracovným tlakom, vrátane adaptérových armatúr, držiakov a obnovenej dokumentácie.

Pre väčšinu rastlín je náhradná cesta rýchlejšia a bezpečnejšia. Výsledkom je certifikovaná nová tlaková nádoba namiesto starej škrupiny, ktorej únavová životnosť je už čiastočne spotrebovaná, aj keď zvonku vyzerá dobre.

Diaphragm Accumulator for Compact Hydraulic Energy Storage Membránový akumulátor pre kompaktné skladovanie hydraulickej energie Tento membránový akumulátor je vhodný pre systémy pod dva litre efektívneho objemu, najmä na tlmenie impulzov. Jeho flexibilná membrána oddeľuje plynové a kvapalinové komory a ukladá energiu prostredníctvom kompresie plynu, ideálne pre kompaktné hydraulické obvody. Zobraziť produkt →

Prečo rastliny prechádzajú z močového mechúra na membránové jednotky

Prepínač je zriedkavo spustený jedinou poruchou. Podľa našich skúseností sa opakovane objavujú štyri funkčné ovládače:

  1. Rýchlejšia odozva na tlmenie pulzácií. Membrána má nižšiu pohyblivú hmotnosť a väčšiu účinnú plochu ako hrubostenný mechúr, takže na tlakové zvlnenie reaguje v priebehu niekoľkých milisekúnd. To záleží na piestových čerpadlách s pevným objemom, ktoré napájajú presné obvody.
  2. Kompaktná obálka. Pre rovnaký efektívny objem je membránová jednotka kratšia a ľahšia ako vaková jednotka s rovnakou veľkosťou portu, čo pomáha v moduloch stroja, kde pôvodné usporiadanie nikdy nezanechalo voľný priestor.
  3. Nižšie straty plynu v malých rozmeroch. Malé jednotky močového mechúra majú tendenciu strácať predbežnú náplň cez sedlo plynového ventilu a tesnenie ústia močového mechúra. Ekvivalentná membránová jednotka v tej istej inštalácii zvyčajne udržiava predbežné nabíjanie dlhšie medzi intervalmi údržby.
  4. Jednoduchšia logistika náhradných dielov. Jeden typ membrány môže pokryť niekoľko okruhov, čo znižuje počet veľkostí vakov na sklade.

Nižšie uvedená tabuľka ukazuje, ako sú ovládače rozdelené medzi posledné servisné objednávky.

Retrofit vodiči zdieľajú 86 % objednávok
  • Tlmenie impulzov 36%
  • Kompaktné rozloženie 28 %
  • Nižšie straty plynu o 22 %
  • Cena náhradného dielu 14%

Mechanické správanie dodatočne namontovanej jednotky v malom presnom obvode je blízke vyladenému tlmiču pulzácií; princíp fungovania je podrobnejšie vysvetlený v našej recenzii membránové akumulátory pre malé presné hydraulické systémy .

Močový mechúr vs. bránica v skratke

Použite toto porovnanie ako nástroj na skríning prvého prechodu. Parametre, ktoré sú pri dodatočnej montáži najdôležitejšie, sú rozsah objemu, rýchlosť odozvy a úsilie potrebné na výmenu chybného oddeľovacieho prvku.

Typické porovnávacie rozsahy; presné hodnoty závisia od veľkosti, tlakovej triedy a typu kvapaliny.
Parameter Akumulátor močového mechúra Membránový akumulátor
Typický rozsah hlasitosti 0,5–50 l v štandardných veľkostiach Typický 0,02–2 l, väčší na požiadanie
Vysokofrekvenčné tlmenie impulzov Mierne; zotrvačnosť močového mechúra oneskoruje reakciu Rýchly; nízkohmotná membrána tesne nasleduje vlnenie
Udržiavanie prednabitia plynu v malých veľkostiach Mierne; vek tesnení úst a ventilov Dobrý; upnutá membrána a utesnený ventil
Výmena chybného prvku Súprava močového mechúra cez horný otvor Súprava membrány, jednotka manipulovaná na lavici
Typický náhradný diel Náhradný močový mechúr Náhradná membrána
Nákupná cena pri nízkych objemoch Vyššie pre rovnakú veľkosť portu Nižšie alebo podobné

Pravidlo skríningu, ktoré aplikujeme na skutočné projekty, je jednoduché: ak požadovaný efektívny objem zostane pod 2 litrami a dominantnou úlohou je tlmenie impulzov, dizajn membrány víťazí v každom merateľnom kritériu. Nad 4 alebo 5 litrov sú konštrukcie vakov alebo piestov kompaktnejšie na liter a hospodárnejšie.

Realistické scenáre modernizácie: schváliť, počkať alebo zostať

Schvaľte dodatočnú montáž, keď

  • Tlmenie pulzácií je hlavnou úlohou a obvod je malý.
  • Výška stroja je obmedzená; kratší obal membrány sa zmestí bez prepracovania základnej dosky.
  • Strata pred nabitím spôsobuje nesprávne štarty alebo nepravidelné cykly svoriek podľa pravidelného plánu.
  • Chcete v závode menej čísiel náhradných dielov.

Udržujte močový mechúr, keď

  • Úlohou je veľkoobjemové úložisko energie pre bezpečnostné alebo pohotovostné funkcie.
  • Vrcholy prietoku sú vysoké; mechúrová jednotka rýchlo dodáva požadovaný objem bez ďalších fliaš.
  • Overená vaková jednotka funguje roky spoľahlivo a jediným problémom je netesné jadro plynového ventilu, ktoré je možné vymeniť v priebehu niekoľkých minút.
  • Opätovná certifikácia zmenenej tlakovej nádoby by viedla k vyšším interným administratívnym nákladom, než oprávňuje úspora energie.
Hydraulic Bladder Accumulator Manufacturer with Multiple Series Výrobca hydraulického akumulátora močového mechúra s viacerými sériami Preskúmajte vakové akumulátory vo variantoch NXQ, PED a nehrdzavejúcej ocele spolu s nabíjacími súpravami a príslušenstvom. Konštrukcia vakov nad päť litrov ponúka kompaktnejšie a hospodárnejšie skladovanie energie na liter. Zobraziť produkt →

Správny plán modernizácie v piatich kontrolách

  1. Potvrďte skutočnú povinnosť. Pred výberom čohokoľvek si zaznamenajte amplitúdu zvlnenia tlaku, frekvenciu cyklu a minimálny pracovný tlak.
  2. Vyrovnajte tlakovú triedu a efektívny objem. Vyberte membránovú jednotku s rovnakým menovitým pracovným tlakom a objemom, ktorý poskytuje rovnaký využiteľný objem plynu po predplnení.
  3. Prepočítajte predplatenie. Na tlmenie pulzácií nastavte predplnenie na 60–70 % priemerného tlaku v systéme. Pre akumuláciu energie nastavte 90 % minimálneho pracovného tlaku.
  4. Skontrolujte porty, orientáciu a armatúry. Veľkosť portu, štandard príruby a geometriu montážnej konzoly je potrebné potvrdiť pred objednávkou.
  5. Aktualizujte dokumentáciu tlakového zariadenia. Náhradná nádoba zmení identitu tlakového zariadenia. V prípade potreby požiadajte dodávateľa, aby poskytol príslušný certifikát, označenie CE a licenciu na výrobu tlakových nádob.

Pošlite aktuálne údaje na typovom štítku a parametre okruhu nášmu inžinierskemu tímu prostredníctvom kontaktná stránka a my potvrdíme zameniteľnosť skôr, ako sa zaviažete k objednávke.

Realita nákladov a údržby

Porovnania nákladov zlyhajú, keď sa pozerajú iba na kúpnu cenu. Rozpočet na rekonštrukciu by mal zahŕňať novú jednotku, armatúry adaptérov, prácu, aktualizácie dokumentácie a likvidáciu starej nádoby. Prevádzková strana rovnice je miesto, kde sa prejavuje rozdiel membrány.

Relatívna ročná záťaž na údržbu 0 50 100 100 65 92 močového mechúra Membrána Piest

Relatívna ročná záťaž na údržbu. Nižšie je lepšie.

Membránová jednotka s efektívnym objemom pod 2 litre je často lacnejšia na nákup ako vaková jednotka s rovnakou veľkosťou portu, takže počiatočné náklady na dodatočné vybavenie sa zvyšujú menej, ako mnoho tímov očakáva. Pri objeme nad 5 litrov sa výpočet pohybuje opačným smerom a piestový akumulátor sa stáva najnižšou cenou za liter; membrána by nemala byť natiahnutá nad svoj účinný rozsah.

Piston Accumulator for High-Volume Hydraulic Applications Piest Accumulator for High-Volume Hydraulic Applications Piestový akumulátor izoluje hydraulickú kvapalinu od dusíka prostredníctvom posuvného piestu, čo umožňuje efektívne ukladanie a uvoľňovanie energie. Odporúča sa, keď efektívny objem presahuje päť litrov pre nízke náklady na liter. Zobraziť produkt →

Často kladené otázky o dodatočnej montáži medzi mechúrom a membránou

Môžem zmeniť svoj existujúci vakový akumulátor na membránovú jednotku?

Iba ak výrobca ponúka testovanú konverznú sadu pre túto konkrétnu škrupinu. V opačnom prípade sa membrána nedá správne upnúť a jednotka sa musí vymeniť ako celok.

Zmení sa menovitý tlak po dodatočnej montáži?

Platí klasifikácia nového plavidla. Ak má náhrada rovnakú triedu pracovného tlaku, tlakové limity okruhu zostanú nezmenené. Predplnenie na strane plynu však musí byť nastavené na hodnoty pre nový dizajn a prispôsobené prevádzke.

Ako by sa malo nastaviť predplnenie dusíkom po dodatočnej montáži?

Použite rovnaké pravidlo, aké by ste použili na akúkoľvek membránovú jednotku: 60–70 % priemerného tlaku v systéme na tlmenie pulzácií alebo 90 % minimálneho pracovného tlaku na akumuláciu energie. Znova skontrolujte v každom plánovanom servisnom intervale.

Potrebuje membránový akumulátor ešte certifikáciu tlakovej nádoby?

áno. Dokonca aj malé membránové akumulátory sú tlakové nádoby podľa väčšiny vnútroštátnych pravidiel a pravidiel EÚ. Potvrďte, že dodávateľ má platnú výrobnú licenciu pre triedu produktov a môže pri každej dodávke vydať požadované vyhlásenie ES alebo miestnu certifikáciu.

Renovácia medzi mechúrom a membránou je kalkulácia, nie preferencia. Začnite s jedným pilotným strojom, zaznamenajte pokles pred nabíjaním a cyklovanie čerpadla počas celého mesiaca výroby a ročný rozdiel údržby bude viditeľný v protokole. V malých presných obvodoch sa prepínanie zvyčajne vykonáva membrána; pri veľkoobjemových činnostiach je úprimným záverom často ponechať mechúr alebo prejsť na piestovú jednotku.

Správny čas konať je, keď si ďalšie zlyhanie močového mechúra vynúti rozhodnutie. Pripravte si porovnanie už teraz a ďalší rozpis sa stane skôr príležitosťou ako núdzou.

PREV: Membránový akumulátor pre stavebné žeriavy | Dimenzovanie, výhody a údržbaĎALEJ: Membránový akumulátor pre poľnohospodársky kombajn: Sprievodca dimenzovaním a nákupom
Súvisiace produkty
  • Akumulátor močového mechúra z nehrdzavejúcej ocele
    Akumulátor močového mechúra z nehrdzavejúcej ocele

    Vakový akumulátor z nehrdzavejúcej ocele je zariadenie na uchovávanie energie používané v hydraulických systémoch. Využíva stlačiteľnosť plynu (zvyčajne dusíka) na ukladanie a uvoľňovanie energie, ...

    See Details

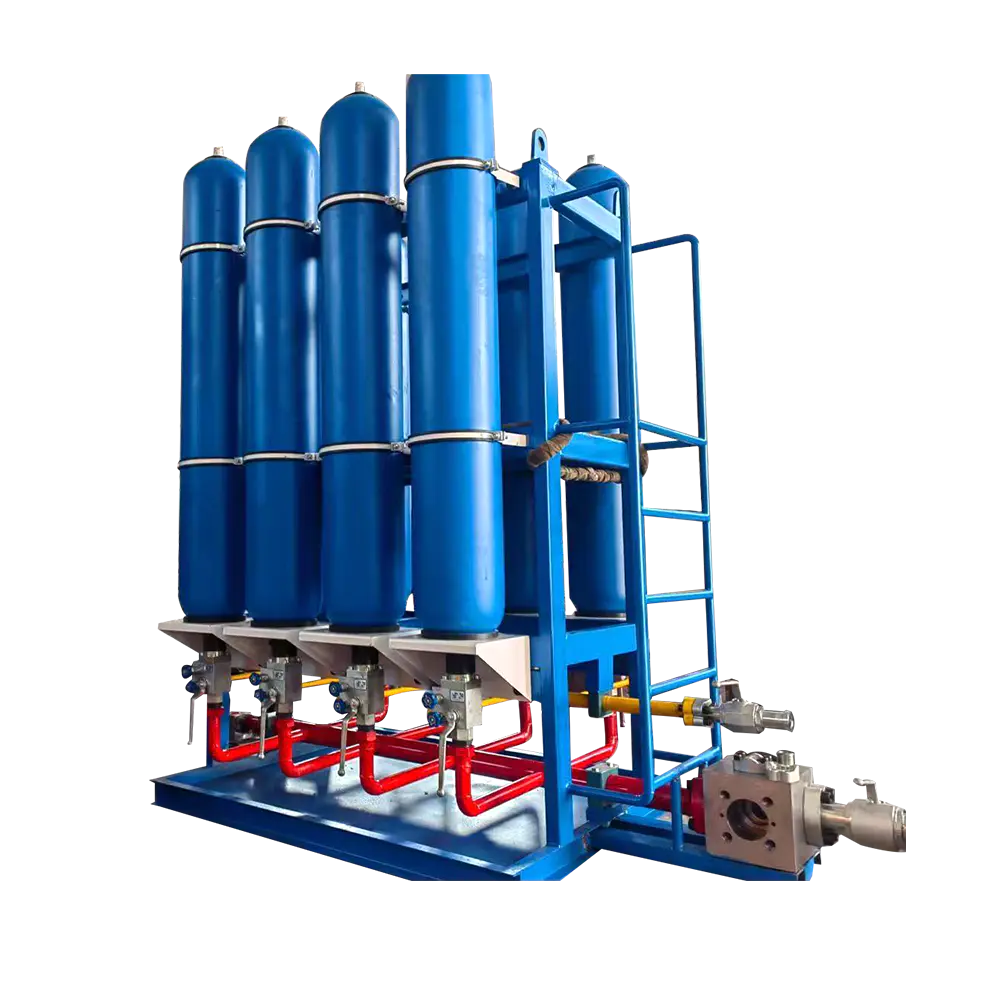

  • Akumulačná stanica močového mechúra
    Akumulačná stanica močového mechúra

    JINGYI Hydraulic Corporation ponúka sériu akumulátorových staníc s plným močovým mechúrom, ktoré zahŕňajú pevnú podložku, vakový akumulátor, skupinu regulačných ventilov, guľový ventil, potrubie, s...

    See Details
  • Akumulátor močového mechúra série NXQ
    Akumulátor močového mechúra série NXQ

    Akumulátor močového mechúra série NXQ je vakový akumulátor v súlade s národnými normami (JB/T 7036-93) alebo HG2331. Jeho hlavnou zložkou je "močový mechúr" alebo "kapsula", odtiaľ názov. Táto séri...

    See Details
  • Akumulátor močového mechúra typu PED
    Akumulátor močového mechúra typu PED

    Vakové akumulátory typu PED sa vzťahujú na vakové akumulátory, ktoré sú v súlade so smernicou EÚ PED (2014/68/EÚ). Tieto akumulátory sa zvyčajne skladajú z oceľového vonkajšieho plášťa a vnútorného...

    See Details
  • Membránový akumulátor
    Membránový akumulátor

    Membránový akumulátor je mechanické zariadenie, ktoré ukladá a uvoľňuje energiu pomocou Boyleovho zákona (stlačiteľnosť plynov). Jeho jadrom je membrána vyrobená z pružného materiálu (zvyčajne gumy...

    See Details

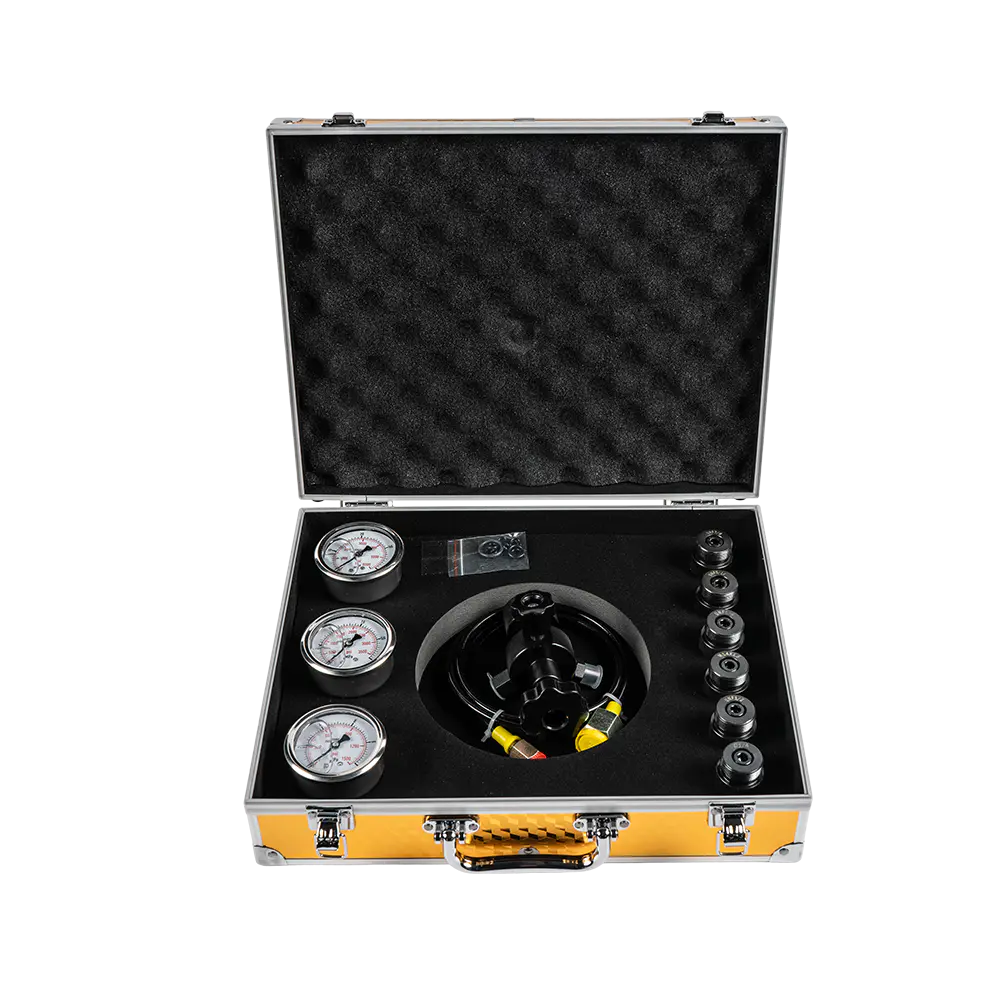

  • Sady na nabíjanie FPU
