Piestový akumulátor

Základná definícia a štruktúra
Piestový akumulátor patrí do kategórie hydraulicky izolovaných akumulátorov. Pozostáva predovšetkým z nasledujúcich komponentov:
1. Hlavná konštrukcia: Obsahuje valec (olejovú komoru), piest, plynovú komoru a koncové uzávery. Piest je umiestnený vo valci a oddeľuje komoru hydraulickej kvapaliny (spodná časť) od plynovej komory (horná časť).
2. Tesniaci systém: Na oboch stranách piestu sú nainštalované vysoko presné tesnenia, ktoré zabraňujú prenikaniu plynu do hydraulickej kvapaliny, čím sa udržiava čistota hydraulickej kvapaliny.
3. Regulačné ventily: Typicky vybavené predplniacim ventilom a spätným ventilom na plnenie stlačeného plynu a reguláciu prietoku hydraulickej kvapaliny.

Pracovný princíp
Pracovný proces piestového akumulátora je podobný procesu obrovskej „pružiny“:
1. Etapa akumulácie energie: Keď tlak v hydraulickom systéme vzrastie (nad predplniaci tlak plynu), hydraulická kvapalina vstupuje do akumulátora cez spätný ventil, tlačí piest nahor a stláča plyn v hornej časti. Keď sa objem plynu znižuje, energia sa ukladá.
2. Fáza uvoľnenia energie: Keď systém potrebuje dodatočnú hydraulickú energiu (pokles tlaku), stlačený plyn rýchlo expanduje a tlačí piest smerom nadol. Pohyb piestu nadol tlačí hydraulickú kvapalinu späť do systému, čím sa uvoľňuje energia.

Poznámka k objednávke
1. Napríklad: Menovitý tlak: 31,5MPa. Vnútorný priemer plášťa (mm): 180 mm, menovitý objem: 20L, hydraulický port: závitový; typ závitu koncovky: vonkajší, médium: hydraulický olej; typický modelový kód pre piestový akumulátor by bol: HXQ-A-20/31.5-L-Y-180.
2. Pre špeciálnu požiadavku na piestový akumulátor nás prosím kontaktujte.
3. Vyhradzujeme si právo na revíziu dizajnu.

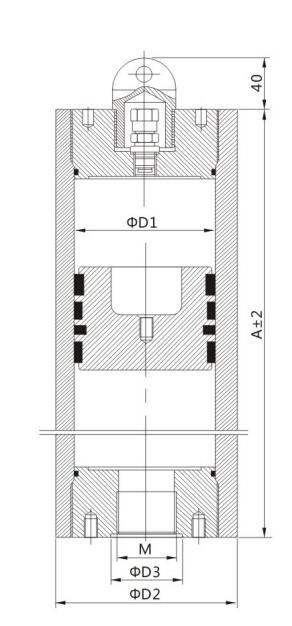

Kód a veľkosť modelu

	Kód modelu	Nominálny objem (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Dovolený prevádzkový tlak (MPa)	ΦD3 (mm)	M	Hmotnosť (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10-31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10-31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10-31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10-31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10-31,5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10-31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10-31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10-31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10-31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10-31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10-31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10-31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10-31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10-31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10-31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10-31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10-31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10-31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10-31,5	80	M72 × 2 $ $	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10-31,5	80	M72 × 2 $ $	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10-31,5	80	M72 × 2 $ $	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10-31,5	80	M72 × 2 $ $	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10-31,5	80	M72 × 2 $ $	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10-31,5	80	M72 × 2 $ $	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10-31,5	80	M72 × 2 $ $	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10-31,5	80	M72 × 2 $ $	900
