Domov / Produkty / Príslušenstvo k akumulátorom / Akumulačný močový mechúr / Akumulátorový mechúr typu PED
  • Akumulátorový mechúr typu PED
Akumulačný močový mechúr

Akumulátorový mechúr typu PED

Akumulátorové vaky typu PED označujú vnútorné gumené vaky (vrecia) hydraulických akumulátorov, ktoré sú v súlade s Európskou smernicou o tlakových zariadeniach (PED). Tieto vakové akumulátory sa bežne používajú na skladovanie a uvoľňovanie energie v hydraulických systémoch a sú obzvlášť vhodné pre trhy EÚ a EHP.

Vyžiadať cenu >
  • Akumulátorový mechúr typu PED
Predch.:Akumulátorový mechúr série NXQNasl.:Žiadny nasledujúci produkt

Základná definícia

Akumulátorová vaňa typu PED je hydraulický komponent, ktorý spĺňa bezpečnostné normy smernice EU PED 2014/68/EU. Jeho hlavná konštrukcia pozostáva z oceľového vonkajšieho plášťa a vnútorného vaku (vaku) vyrobeného z nitrilovej gumy (NBR) alebo iného elastomérneho materiálu. Vak je naplnený vopred stlačeným dusíkom a zvonka hydraulickým olejom. Ukladá energiu prostredníctvom elastickej deformácie močového mechúra.


Kľúčové vlastnosti

1. Vysoká bezpečnosť a zhoda: Akumulátorové vaky typu PED musia prejsť prísnym kvalifikačným hodnotením, aby sa zaistila bezpečnosť a spoľahlivosť vo vysokotlakových prevádzkových prostrediach. Výrobky zvyčajne nesú označenie CE.

2. Štrukturálne formy: Hlavne sa delia na dve konštrukčné formy: typ A (s malým otvorom) a typ AB (s veľkým otvorom). Typ A je vhodný pre menšie priemery potrubí hydraulického oleja, zatiaľ čo typ AB je vhodný pre väčšie priemery potrubí hydraulického oleja.

3. Pracovné médium a použiteľná teplota: Vhodné pre médiá ako hydraulický olej, emulzie a priemyselná voda. Rozsah prevádzkovej teploty je zvyčajne medzi -20 ℃ a 93 ℃.


Aplikačné scenáre

Akumulátorové vaky typu PED sa široko používajú v hydraulických systémoch, pneumatických systémoch, systémoch skladovania energie a systémoch zavesenia vozidiel. Účinne tlmia pulzácie tlaku v hydraulických systémoch, zabraňujú hydraulickým rázom, udržiavajú rovnováhu tlaku v systéme a kompenzujú úniky kapacity.


Odporúčania pre výber

Pri kúpe akumulačnej vaky typu PED by ste mali vo všeobecnosti zvážiť nasledujúce parametre:

1. Nominálny objem: od 0,4 l do 250 l.

2. Menovitý tlak: Bežne dostupný v 10MPa, 20MPa a 31,5MPa (330bar).

3. Spôsob pripojenia: Zahŕňa závitové pripojenia (NPT, SAE) a prírubové pripojenia (G, F).

Produkt
Popis

Dokážeme navrhnúť a vyvinúť produkty podľa potrieb našich zákazníkov, aby sme splnili požiadavky rôznych zákazníkov.

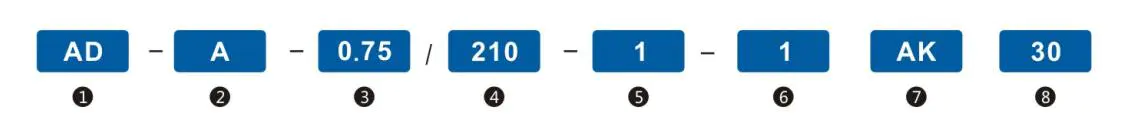

1. Kód série:

Zvárané membránové akumulátory

2. Konštrukcia:

A--Nabíjateľné (M28X1,5)

B--Úplne utesnené¹

3. Nominálny objem (L)

4. Prípustný pracovný tlak (Bar)

5. Materiál plášťa:

1-uhlíková oceľ

6. Kód materiálu membrány:

1-Nitrilbutadiénový kaučuk (NBR)

2-hydrogenovaný nitrilbutadiénový kaučuk (HNBR)²

3-Izobutylénizoprénový kaučuk (IIR)²

7-epichlórhydrínový kaučuk (ECO)²

7. Štandardné pripojenie na strane kvapaliny AK alebo AB³

8. Predbežný tlak dusíka pri 20 °C (Bar)¹

Poznámka:

(1) Len pre hromadné objednávky typu A a typu B；

(2) Len pre hromadné objednávky;

(3) Neštandardné konektory vyžadujú samostatné konzultácie;

Zváraný membránový akumulátor používa oceľové lisovacie puzdro, majú dva typy podľa plynovej strany: Nabíjateľné a úplne utesnené.

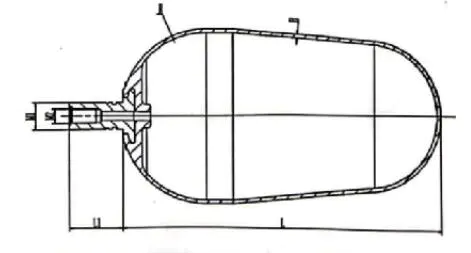

Technické špecifikácie produktu

séria Špecifikácia L R M1 L1 M2 H Hmotnosť (kg) Hmotnosť produktu s 50 hlavami (kg)
Euro štandard E4L 240 73 22-7/8 54 1/2 2.8 0.505
Euro štandard E5L 310 73 54 2.8 0.56
Euro štandard E6L 360 73 54 2.8 0.58
Euro štandard 114/1,5L 200 49 54 2 0.34
Euro štandard 114/2,5L 320 49 54 2 0.48
Euro štandard 114/4L 380 49 54 2 0.54
Euro štandard 114/6L 660 49 54 2 0.75
Euro štandard D12L 410 101 60 3 1.18 2.02
Euro štandard D15L 457 101 60 3 1.23 2.07
Euro štandard D20L 612 101 60 3 1.58 2.42
Euro štandard D24,5L 735-750 101 60 3 1.7 2.54
Euro štandard D32L 1000 101 60 3 2.5 3.34
Euro štandard D35L 1060 101 60 3 2.7 3.54
Euro štandard D40L 1230 101 60 3 2.9 3.74
Euro štandard D42L 1258 101 60 3 2.9 3.74
Euro štandard D50L 1538 101 60 3 3.5 4.34
Euro štandard D53L 1600 101 60 3 3.7 4.54
